Head model fiducials and landmarks
Cedalion ships with segmentations as well as brain and scalp surfaces for the Colin27 and ICBM-152 heads.
This notebook documents the source of the fiducial landmarks and compares the outputs of the landmark builder which we distribute together with the head models.
[1]:
# This cells setups the environment when executed in Google Colab.
try:
import google.colab
!curl -s https://raw.githubusercontent.com/ibs-lab/cedalion/dev/scripts/colab_setup.py -o colab_setup.py
# Select branch with --branch "branch name" (default is "dev")
%run colab_setup.py
except ImportError:
pass
[2]:
import cedalion
import cedalion.dataclasses as cdc
import cedalion.data
import cedalion.geometry.landmarks
import cedalion.geometry.segmentation
import cedalion.io
import cedalion.vis.blocks as vbx
import cedalion.dot
import cedalion.xrutils as xrutils
import matplotlib.pyplot as p
import numpy as np
import pyvista
import xarray as xr
pyvista.set_jupyter_backend("static")
#pyvista.set_jupyter_backend("server")
Utility function
[3]:
def compare_landmarks(scalp, landmarks, reference):
fiducial_labels = ["Nz", "Iz", "LPA", "RPA", "Cz"]
plt = pyvista.Plotter()
vbx.plot_surface(plt, scalp, opacity=0.7)
vbx.plot_labeled_points(plt, reference, color="y")
vbx.plot_labeled_points(plt, landmarks, color="g")
vbx.plot_labeled_points(plt, landmarks.loc[fiducial_labels], color="r")
plt.show()
common_labels = list(set(reference.label.values) & set(landmarks.label.values))
diffs = xrutils.norm(
landmarks.sel(label=landmarks.label.isin(common_labels))
- reference.sel(label=reference.label.isin(common_labels)),
dim="mni",
)
diffs = diffs.pint.to("mm").pint.dequantify()
median_diff = np.median(diffs).item()
p.figure()
p.hist(diffs, np.arange(0, 10.5, 0.5))
p.axvline(median_diff, c="r", ls=":")
p.xlabel(r"$|\vec{x}_{ours} - \vec{x}_{ref}|$ / mm")
p.ylabel(r"# landmarks")
print(f"The median distance between landmarks is {median_diff:.1f} mm.")
Colin 27
Load Colin27 head model
[4]:
colin_ijk = cedalion.dot.get_standard_headmodel("colin27")
colin_ras = colin_ijk.apply_transform(colin_ijk.t_ijk2ras)
Load fieldtrip 10-5 coordinates:
[5]:
colin_fieldtrip = cedalion.data.get_fieldtrip_colin27_landmarks()
colin_fieldtrip = colin_fieldtrip.points.set_crs("mni")
colin_fieldtrip
Downloading file 'fieldtrip_standard1005.elc' from 'https://raw.githubusercontent.com/fieldtrip/fieldtrip/refs/heads/master/template/electrode/standard_1005.elc' to '/home/runner/.cache/cedalion/dev'.
[5]:
<xarray.DataArray (label: 346, mni: 3)> Size: 8kB
<Quantity([[-8.60761e+01 -1.99897e+01 -4.79860e+01]
[ 8.57939e+01 -2.00093e+01 -4.80310e+01]
[ 8.30000e-03 8.68110e+01 -3.99830e+01]
...
[ 8.57939e+01 -4.50093e+01 -6.80310e+01]
[-8.60761e+01 -2.49897e+01 -6.79860e+01]
[ 8.57939e+01 -2.50093e+01 -6.80310e+01]], 'millimeter')>
Coordinates:
* label (label) <U6 8kB 'LPA' 'RPA' 'Nz' 'Fp1' ... 'M1' 'M2' 'A1' 'A2'
type (label) object 3kB PointType.LANDMARK ... PointType.LANDMARK
Dimensions without coordinates: mniVisualize fieldtrip coordinates and the Colin27 scalp surface that ships with Cedalion. Note tha Nz floats above the surface.
[6]:
plt = pyvista.Plotter()
vbx.plot_surface(plt, colin_ras.scalp, opacity=.7)
vbx.plot_labeled_points(plt, colin_fieldtrip, color="y")
plt.show()
Select the five fiducicals, with Nz snapped to the scalp.
[7]:
colin_fiducials = xr.concat(
(
colin_fieldtrip.loc[["Iz", "LPA", "RPA", "Cz"]],
colin_ras.scalp.snap(colin_fieldtrip.loc[["Nz"]]),
),
dim="label",
)
colin_fiducials
[7]:
<xarray.DataArray (label: 5, mni: 3)> Size: 120B
<Quantity([[ 4.5000000e-03 -1.1856500e+02 -2.3078000e+01]
[-8.6076100e+01 -1.9989700e+01 -4.7986000e+01]
[ 8.5793900e+01 -2.0009300e+01 -4.8031000e+01]
[ 4.0090000e-01 -9.1670000e+00 1.0024400e+02]
[-6.7919500e-01 8.3259347e+01 -3.9408527e+01]], 'millimeter')>
Coordinates:
* label (label) <U6 120B 'Iz' 'LPA' 'RPA' 'Cz' 'Nz'
type (label) object 40B PointType.LANDMARK ... PointType.LANDMARK
Dimensions without coordinates: mniConstruct remaining landmarks:
[8]:
lmbuilder = cedalion.geometry.landmarks.LandmarksBuilder1010(colin_ras.scalp, colin_fiducials)
colin_all_landmarks = lmbuilder.build()
lmbuilder.plot()
/home/runner/work/cedalion/cedalion/src/cedalion/geometry/landmarks.py:319: UserWarning: WIP: distance calculation around ears
warnings.warn("WIP: distance calculation around ears")

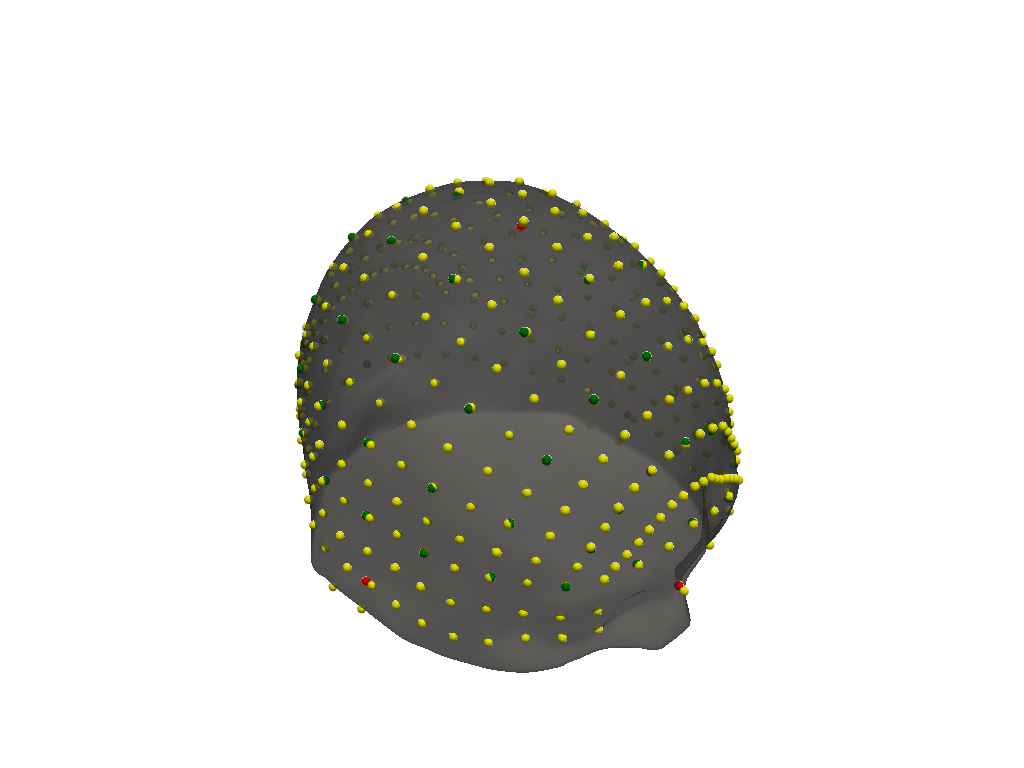

Compare constructed landmarks to fieldtrip reference
[9]:
compare_landmarks(colin_ras.scalp, colin_all_landmarks, colin_fieldtrip)

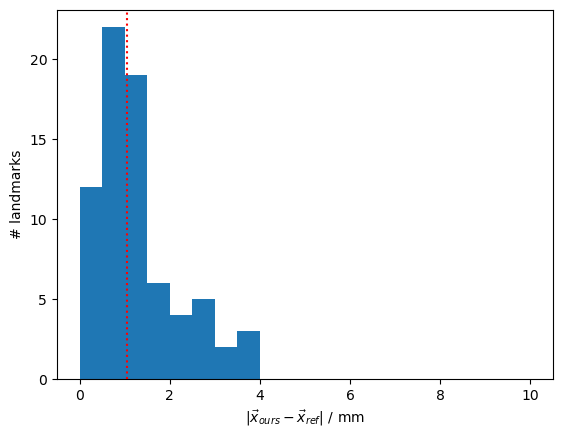

The median distance between landmarks is 1.0 mm.
ICBM-152
The fiducials and reference landmarks for the ICBM-152 head were adopted from Cutini et al.
Translate data from the paper to labeled points:
[10]:
def get_cutini_icbm_landmarks():
# from the supplementary table of Cutini et al., 2010
# doi: 10.1016/j.neuroimage.2010.09.030
cutini_icbm_coords = """
Fp1 -28 83 -5
Fp2 31 84 -5
Fz 0 58 66
F3 -50 55 39
F4 50 55 41
F7 -68 41 -12
F8 69 41 -12
Cz 0 -9 100
C3 -66 -11 63
C4 69 -11 63
T7 -80 -16 -10
T8 81 -17 -10
Pz 0 -82 78
P3 -52 -80 54
P4 53 -80 54
P7 -71 -72 -5
P8 70 -72 -5
O1 -26 -111 3
O2 27 -109 3
Fpz 0 88 -1
AFz 0 79 37
AF3 -40 72 24
AF4 40 73 24
AF7 -53 66 -9
AF8 54 65 -9
F1 -30 60 56
F2 29 59 59
F5 -63 47 13
F6 64 47 15
FCz 0 26 87
FC1 -36 28 76
FC2 35 27 77
FC3 -60 25 52
FC4 62 24 54
FC5 -74 19 18
FC6 75 20 21
FT7 -75 13 -14
FT8 78 13 -15
C1 -38 -8 89
C2 38 -10 89
C5 -80 -15 26
C6 81 -14 26
CPz 0 -49 99
CP1 -37 -48 91
CP2 37 -51 90
CP3 -65 -50 66
CP4 65 -51 64
CP5 -79 -47 30
CP6 78 -48 29
TP7 -80 -45 -8
TP8 80 -45 -9
P1 -28 -83 74
P2 30 -83 73
P5 -66 -79 26
P6 65 -77 26
POz 0 -103 46
PO3 -37 -101 37
PO4 39 -100 37
PO7 -54 -97 0
PO8 52 -97 0
Oz 0 -115 10
"""
labels = []
coords = []
for line in cutini_icbm_coords.splitlines():
line = line.strip()
if not line:
continue
fields = line.split()
labels.append(fields[0])
coords.append(np.asarray([float(i) for i in fields[1:]]))
return cdc.build_labeled_points(
np.asarray(coords), crs="mni", units="mm", labels=labels
)
def get_cutini_fiducials():
# from Cutini et al., 2010, Table 1
# doi: 10.1016/j.neuroimage.2010.09.030
return cdc.build_labeled_points(
np.asarray(
[
[0.0, 84.0, -43.0],
[0.0, -114.0, -30.0],
[-75.09, -19.49, -47.98],
[76, -19.45, -47.7],
[0.0, -9.0, 100.0],
]
),
crs="mni",
units="mm",
labels=["Nz", "Iz", "LPA", "RPA", "Cz"],
)
[11]:
icbm_ijk = cedalion.dot.get_standard_headmodel("icbm152")
icbm_ras = icbm_ijk.apply_transform(icbm_ijk.t_ijk2ras)
[12]:
plt = pyvista.Plotter()
vbx.plot_surface(plt, icbm_ras.scalp, opacity=.7)
vbx.plot_labeled_points(plt, get_cutini_icbm_landmarks(), color="y")
vbx.plot_labeled_points(plt, get_cutini_fiducials(), color="r")
plt.show()
[13]:
icbm_fiducials = icbm_ras.scalp.snap(get_cutini_fiducials())
icbm_fiducials = get_cutini_fiducials()

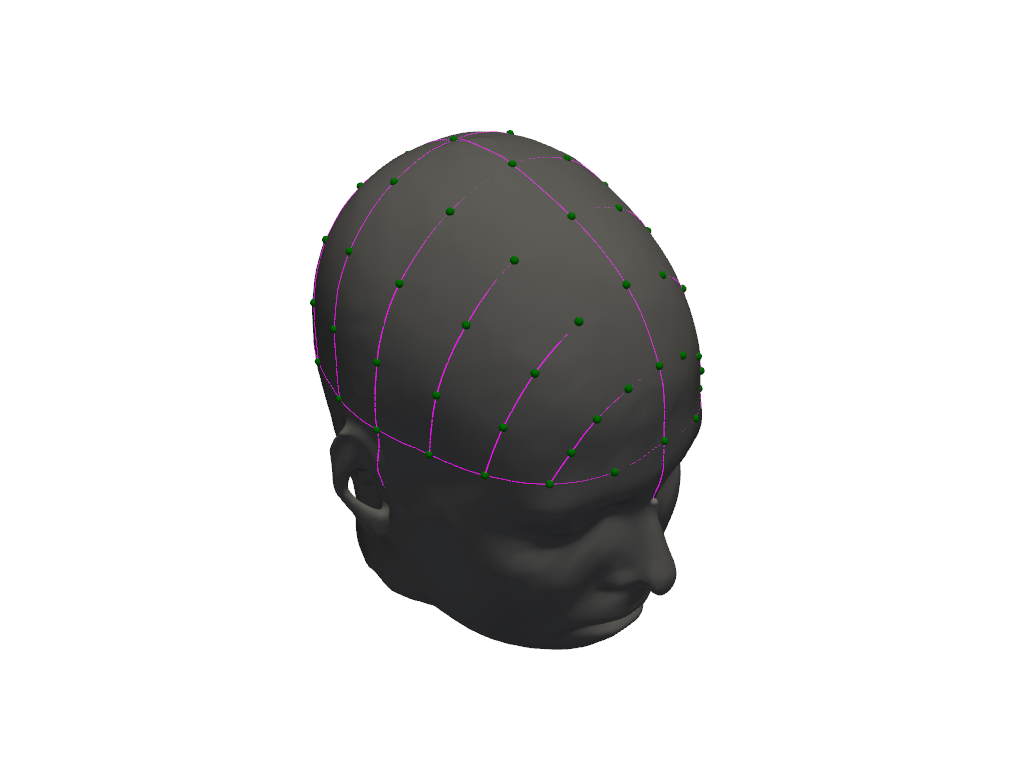

[14]:
lmbuilder = cedalion.geometry.landmarks.LandmarksBuilder1010(icbm_ras.scalp, icbm_fiducials)
icbm_all_landmarks = lmbuilder.build()
lmbuilder.plot()
/home/runner/work/cedalion/cedalion/src/cedalion/geometry/landmarks.py:319: UserWarning: WIP: distance calculation around ears
warnings.warn("WIP: distance calculation around ears")

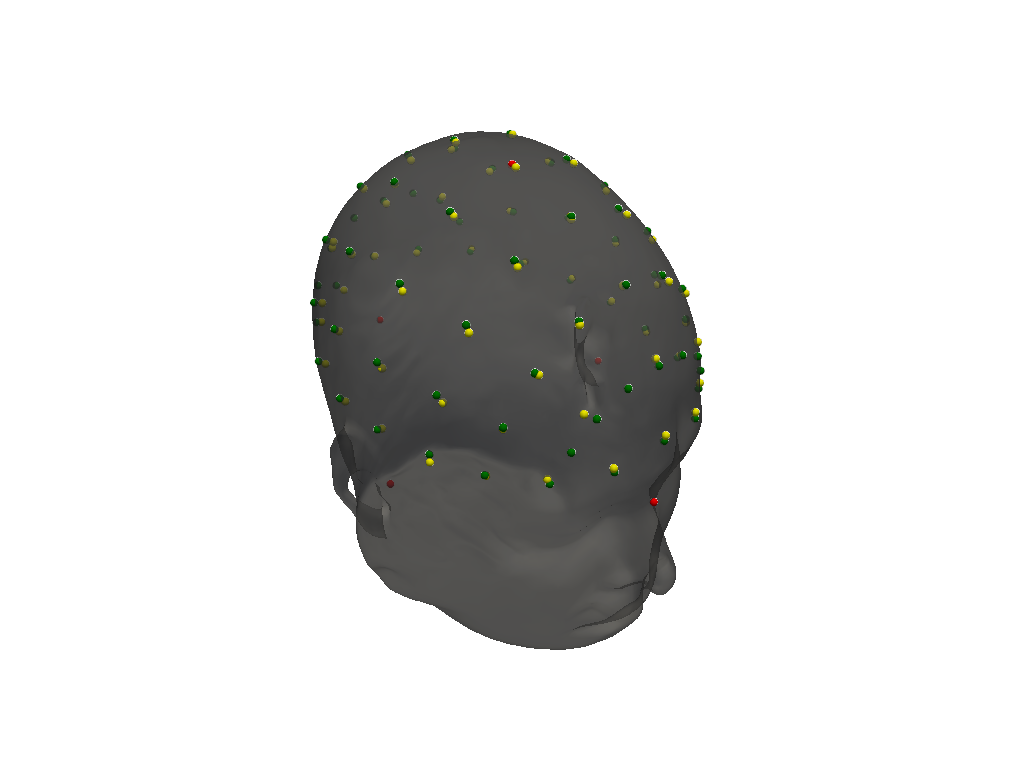

[15]:
compare_landmarks(icbm_ras.scalp, icbm_all_landmarks, get_cutini_icbm_landmarks())

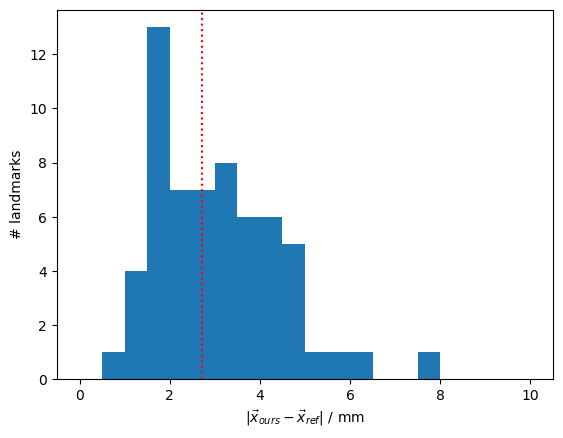

The median distance between landmarks is 2.7 mm.
Export landmarks
[16]:
#cedalion.io.probe_geometry.save_mrk_json("colin.mrk.json", icbm_all_landmarks, "mni")
#cedalion.io.probe_geometry.save_mrk_json("icbm.mrk.json", icbm_all_landmarks, "mni")
References
[17]:
cedalion.bib.dump_to_notebook()
Methods used
| [1] | Holmes1998 | cedalion.data.get_colin27_headmodel_files | Colin J. Holmes, Rick Hoge, Louis Collins, Roger Woods, Arthur W. Toga, and Alan C. Evans. Enhancement of mr images using registration for signal averaging. Journal of Computer Assisted Tomography, 22(2):324–333, March 1998. doi:10.1097/00004728-199803000-00032. |
| [2] | Fischl2012 | cedalion.data.get_colin27_headmodel_files, cedalion.data.get_icbm152_headmodel_files | Bruce Fischl. FreeSurfer. NeuroImage, 62(2):774–781, 2012. doi:10.1016/j.neuroimage.2012.01.021. |
| [3] | Schaefer2018 | cedalion.data.get_colin27_headmodel_files, cedalion.data.get_icbm152_headmodel_files | Alexander Schaefer, Ru Kong, Evan M Gordon, Timothy O Laumann, Xi-Nian Zuo, Avram J Holmes, Simon B Eickhoff, and BT Thomas Yeo. Local-global parcellation of the human cerebral cortex from intrinsic functional connectivity mri. Cerebral cortex, 28(9):3095–3114, 2018. doi:10.1093/cercor/bhx179. |
| [4] | Oostenveld2001 | cedalion.geometry.landmarks.LandmarksBuilder1010.__init__ | Robert Oostenveld and Peter Praamstra. The five percent electrode system for high-resolution eeg and erp measurements. Clinical Neurophysiology, 112(4):713–719, 2001. doi:https://doi.org/10.1016/S1388-2457(00)00527-7. |
| [5] | Fonov2011 | cedalion.data.get_icbm152_headmodel_files | Vladimir Fonov, Alan C. Evans, Kelly Botteron, C. Robert Almli, Robert C. McKinstry, and D. Louis Collins. Unbiased average age-appropriate atlases for pediatric studies. NeuroImage, 54(1):313–327, January 2011. doi:10.1016/j.neuroimage.2010.07.033. |
